HAIMER 通用3-D檢測裝置套裝和附件
通用3-D傳感器

應用：
·用于銑床和放電加工機器
·刃放置于工件或夾具上
·為工件定中心或固定在水平或垂直機器機徑或外徑上提供一種簡便的
方法，同樣可用于數控放電加工和其他難以旋轉的心軸上
·用于傳導的和非傳導的工件
·精確定位中心孔或任意直徑的軸和凹槽
·在銑床上測量所有的3軸
·可測量平面

特點：
·固定在銑削心軸或電焊夾上
·可替換傳感器墊圈
·百分表表面當加工心軸旋轉時可在所要求的位置上保持固定
·行程范圍: 所有3 軸0 .175"
·0.200"敏感測頭
·光線敏感測頭

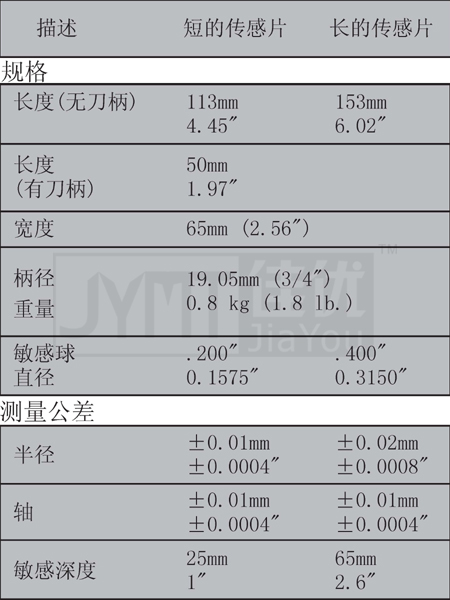

套件參數：
·柄直徑：19.05mm (3/4")

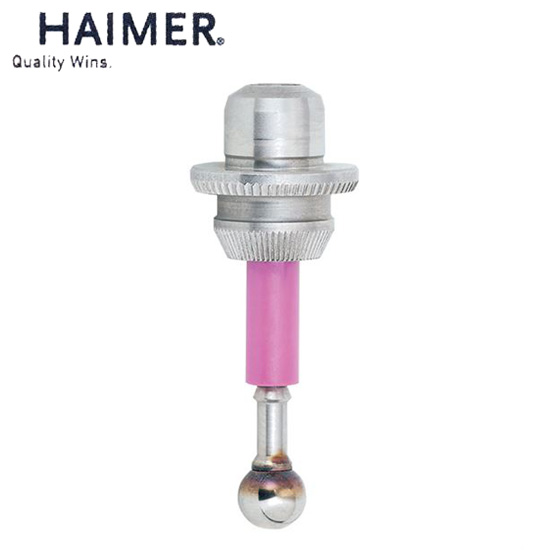

·長度(帶柄)：短的傳感片50mm，1.97”

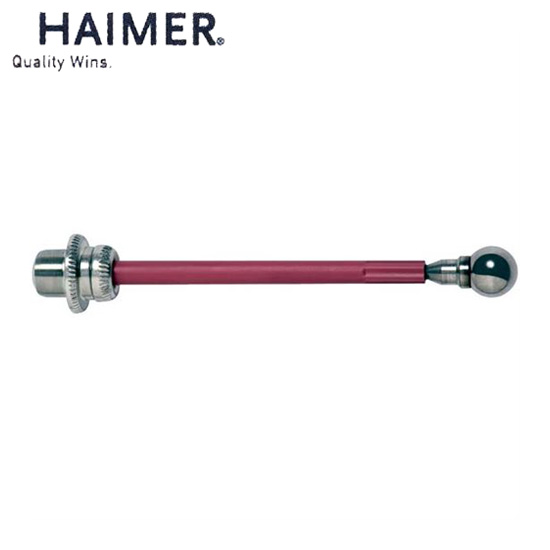

·長度(無柄)：短的傳感片113mm, 4.45", 長的傳感片: 153mm, 6.02"
·直徑：.1575"
