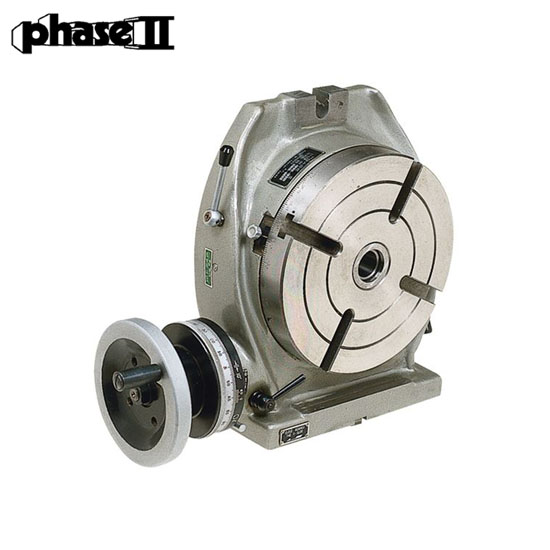

PHASE II 精確旋轉工作臺

應用：
·用于轉位分度，鉆孔或銑削
·利用圓周銑加工曲面
·要求緊密公差時銑削和鏜孔

特點：
·可調節的大直徑磨光鉻合金表盤便于讀數
·所有的表盤經精確磨削，等級和度數按度分秒遞進
·完全封閉的強壯鑄件底座經精確磨削，平行度公差在0.0006"之內
·2個鎖緊可達到正作用力
·蝸桿與軸成一體，經淬火和磨削
·所有的旋轉工作臺有可切斷傳動的蝸桿達到快速旋轉分度
·所有的運動件都有潤滑
·用確定的角加工平面達到所給的位置
·質量控制
·坐標鏜床

轉盤工作臺
·高等級鑄件制成
·精確磨削平行度 0.0006"
·所有T型槽經機加工
·精確刻度等級以度遞進
·中心孔是一個3號莫氏錐度孔

可選擇的附件

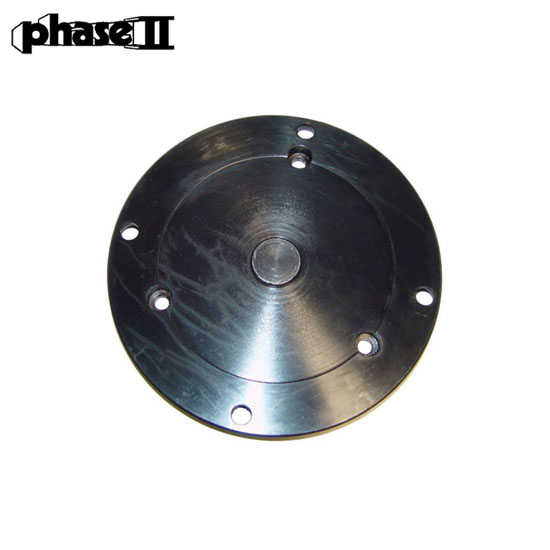

·刻度板劃分2至66和所有68至132的數可用2,3,5整除劃分,可裝在除6"的所有工作臺上
·第二游標刻度:10"
·齒輪齒數比:90:1
·低側面

優點：
·便于蝸桿調節，可補償磨損
·每個工作臺有檢查證明和操作證明

*齒輪齒數比72:1

描述： 最大變更
箝位表面平面(凹面)：±.0006"
圓柱中心孔同心：±.0008"
錐形中心孔同心：±.0008"
平行箝位表面至底座：±.0008"
方形箝位表面至角面：±.0004"
方形箝位表面至中心位置：±.0008"
